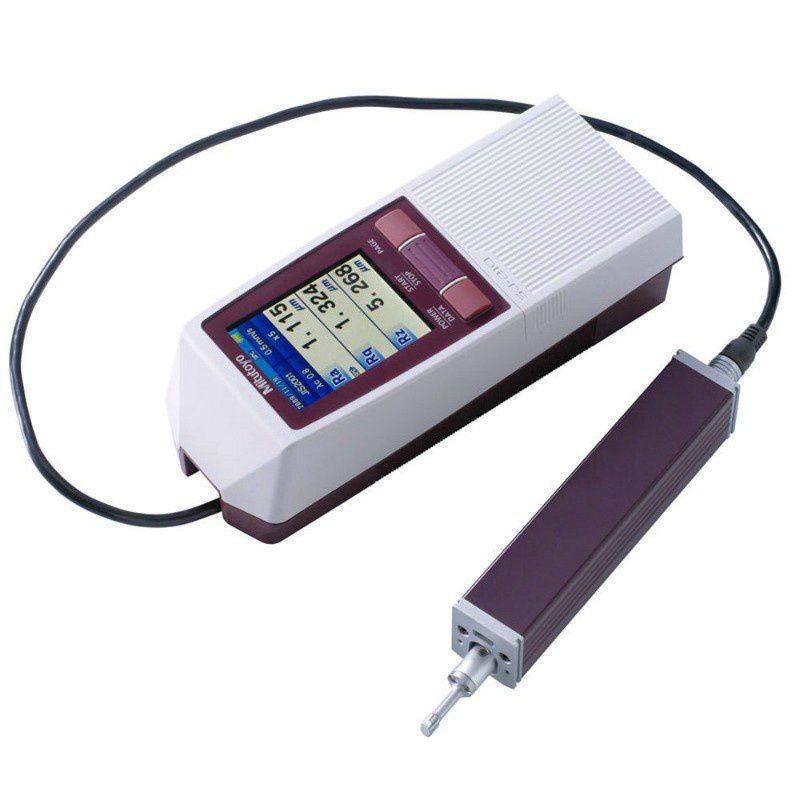

Rugosímetro Portátil Surftest SJ-210
CODIGO: SJ-210
Modelos:
178-561-02A (120V)
178-561-02D (220V)
Marca: Mitutoyo
- A tela colorida LCD apresenta não apenas valores medidos, mas também a forma da rugosidade superficial. Além disso, letras e números maiores, melhoram a visualização.
- Atende a várias normas de rugosidade. Pode avaliar diversos parâmetros e funções, inclusive comprimento arbitrário de medição. Com o uso dos botões no topo e dentro da unidade principal o trabalho ficou mais fácil. Mostra o resultado após a medição na própria tela.
- A bateria interna permite fazer a medição sem ligar o aparelho na tomada.
- Com a impressora opcional é possível emitir relatórios com valores e gráficos.
- Existe uma função que avisa sobre a vida útil estimada da ponta.
- Três tipos de drive: Padrão, Transversal e Retrátil para atender diferentes geometrias e diferentes acessos à área que será medida.
- Modelo com alimentação 120V.
| Modelo | SJ-210 4mN |
| Voltagem | 120v |
| Código pol/mm | 178-561-02 |
| Curso total eixo X | 16,0mm |
| Curso Total/Sensor/Curso | 360 µm (-200 µm até +160 µm) |
| Curso Total/Sensor/Resolução | 360 µm / 0,02 µm, 100 µm / 0,006 µm, 25 µm / 0,002 µm |
| Velocidade de medição | Durante a medição: 0,25mm/s, 0,5mm/s, 0,75mm/s Retorno: 1mm/s |
| Força de medição / Formato da ponta | 4mN/90º, 5µmR (quando o código termina com "-02") |
| Força de apoio | 400mN ou menos |
| Normas de referência | JIS1982/ JIS1994/ JIS2001/ ISO1997/ ANSI/ VDA |
| Perfis calculados | Perfil primário, Perfil de Rugosidade, Perfil DF, Perfil Motif |
| Parâmetros | Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max, S, HSC, RzJIS, Rppi, R?a, R?q, Rlr, Rmr, Rmr(c), R c, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, Rpm, tp, Htp, R, Rx, AR, Análise Livre |
| Gráficos | BAC e ADC |
| Filtros | Gaussiano, 2CR75, PC75 |
| Valores de cutoff λc | 0,08, 0,25, 0,8, 2,5 mm |
| Valores de cutoff λs | 2,5, 8 µm |
| Comprimento de amostragem | 0,08, 0,25, 0,8, 2,5 mm |
| Quantidade de segmentos de amostra | ×1,×2,×3,×4,×5,×6,×7,×8,×9,×10, arbitrário (0,3 até16,0mm: 0,01mm intervalo) |
| Tamanho da tela | 36.7×48.9 mm |
| Linguagem | 16 linguagens (Japonês, Inglês, Alemão, Francês, Italiano, Espanhol, Português, Holandês, Polonês, Húngaro, Sueco, Checo, Chinês Simples, Chinês Tradicional, Coreano, Turco) |
| Apresentação dos resultados | Vertical: 1 linha/3 linhas/Gráfico Horizontal: 1 coluna/4 colunas/Gráfico (Deslocamento direita/esquerda) |
| Impressão *1 | Condição de Medição / Resultados/ Resultados por Segmento/ Perfil Gerado/ Curva de porcentagem de Material / Curva de distribuição da Amplitude / Detalhes da Medição |
| Funções I/O | USB I/F, Saída Digimatic, Saída Impressora, RS-232C I/F, Pedal I/F |
| Funções Configuráveis | Os parâmetros podem ser selecionados para cálculo, apresentação e impressão. |
| Funções de avaliação | Regra do valor máximo, Regra dos 16%, Regra do valor médio |
| Função de grava as configurações | Quando desliga o aparelho |
| Funções de armazenamento | Memória: Condições de medição (Até 10) Cartão de Memoria (opcional): 500 configurações, 10.000 perfis, 500 imagens, Texto (Condição de medição/Dados Medidos/Perfis/Curva de porcentagem de Material / Curva de distribuição da Amplitude) |
| Funções de Calibração | Auto-calibração com entrada do valor padrão /Calibração pela média de vários valores (Até 5x) |
| Economia de energia | "Auto Sleep" (configurável de 10 a 600 segundos) *3 |
| Alimentação | Bateria interna (bateria recarregável Ni-MH) / Carregador para tomada Tempo de carga de 4 horas (pode variar em função da temperatura do ambiente) Endurance: cerca de 1000 medições (differs slightly due to use conditions/environment) |
| Dimesões Externas Unidade principal | 160×65,8×52,1 mm (tampa fechada, sem o sensor) |
| Dimesões Externas Drive (Acionador) | 115×23×26 mm (sem o sensor) |
| Peso | Aprox. 500 g (Unidade principal, Drive, Sensor) |
| Acessórios Padrão | 12BAA303 Cabo de conexão*4 178-601 Padrão de rugosidade 12BAK699 Estojo 12BAK700 Suporte de calibração Película de proteção para a tela Carregador, Manual Guia rápido, Certificado de Garantia |
